Baumit AKUSTIK
– technologia w służbie komfortu akustycznego
Obciążenie hałasem powoduje obniżenie komfortu życia. Poddani jego nieustannemu działaniu, jesteśmy zmęczeni i drażliwi. Dlatego wszelkiego rodzaju pomieszczenia – od małych mieszkań aż po duże obiekty użyteczności publicznej czy wielkie centra handlowe – powinny spełniać wymagania związane z odpowiednią ochroną przed hałasem. O to, by go wyeliminować lub ograniczyć należy zadbać już na etapie projektu – mamy wtedy dużo więcej możliwości zarówno w doborze rozwiązań, jak i materiałów. Przy ich selekcji poszukiwane wsparcie architektom może dać aplikacja Baumit AKUSTIK.
Aby zapewnić odpowiedni komfort użytkowania budynku należy zadbać m.in. o izolację akustyczną i dźwiękochłonność pomieszczeń. Pociąga to za sobą konieczność stosowania odpowiednich technik, technologii i materiałów. W Polsce obowiązują ściśle wymagania prawne dotyczące izolacyjności akustycznej przegród budowlanych.
Co mówi prawo?
Ustawa Prawo budowlane z dnia 7 lipca 1994 r. Dz. U. Nr 49, poz. 414 wśród siedmiu wymagań podstawowych dotyczących obiektów budowlanych wymienia odpowiednią ochronę przed hałasem. Ogólne zalecenie zawarte w Prawie Budowlanym uszczegółowione zostało w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie Warunków Technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. W dziale poświęconym ochronie przed hałasem i drganiami, można przeczytać, że „budynek i urządzenia z nim związane powinny być zaprojektowane i wykonane w taki sposób, aby poziom hałasu, na który będą narażeni użytkownicy lub ludzie znajdujący się w ich sąsiedztwie, nie stanowił zagrożenia dla ich zdrowia, a także umożliwiał im pracę, odpoczynek i sen w zadowalających warunkach”.
Przez izolacyjność akustyczną należy rozumieć stopień zabezpieczania wnętrza przed hałasem 1/ zewnętrznym przenikającym do pomieszczenia spoza budynku, 2/ pochodzącym od instalacji i urządzeń stanowiących techniczne wyposażenie budynku, 3/ powietrznym (powstającym i rozprzestrzeniającym się w powietrzu) i uderzeniowym (powstającym w wyniku pobudzania do drgań stropu podczas jego użytkowania), wytwarzanym przez użytkowników innych mieszkań, lokali użytkowych lub pomieszczeń o rożnych wymaganiach użytkowych, 4/ pogłosowym, powstającym w wyniku odbić fal dźwiękowych od przegród ograniczających dane pomieszczenie.
Zgodnie z tzw. prawem masy, ściany tym skuteczniej izolują akustycznie, im większa jest ich masa. Jednak nie tylko konstrukcja i wykonanie ścian wpływają na komfort użytkowania wnętrz. Równie istotne znaczenie ma budowa stropów. Polska Norma PN-B-02151-3:2015-10 (zastępująca wycofaną PN-B-02151-3:1999), zawiera wymagania dotyczące izolacyjności akustycznej od dźwięków powietrznych i uderzeniowych przegród w budynkach. Łatwiej poskromić dźwięki powietrzne takie jak mowa ludzka, muzyka czy odgłosy ruchu ulicznego – rozprasza je i tłumi wiele materiałów. Dźwięki uderzeniowe powstają w wyniku pobudzania do drgań konstrukcji stropu podczas jego użytkowania – np. chodzenia czy uderzeń przedmiotów o posadzkę. Wibracje może wywołać także np. przejeżdżający w pobliżu pociąg.
Kalkulator Baumit AKUSTIK
Miarą izolacyjności od dźwięków uderzeniowych jest poziom uderzeniowy znormalizowany Ln, który jest miarodajny jedynie w przypadku pomiarów dokonywanych w warunkach laboratoryjnych. W praktyce projektowej celem uproszczenia oceny izolacyjności akustycznej przegród należy posługiwać się wskaźnikiem ważonym poziomu uderzeniowego znormalizowanego Ln,w wyrażonym w dB. Uwzględnia on przenoszenie boczne przez co jest najbliższy warunkom rzeczywistym. Dzięki temu na etapie projektowania możemy zadbać o to aby spełnione były wymagania stawiane przez Projektanta i Inwestora. Właściwa izolacja akustyczna stropów bezpośrednio wpływa na komfort pomieszczeń! Im mniejsza wartość L’n,w, tym lepsza izolacyjność akustyczna przegrody. Strop wraz z warstwami podłogi powinien spełnić warunek: L’n,w projektowany ≤ L’n,w wymagany wg normy.
Projektowaną wartość L’n,w (przybliżonego poziomu uderzeniowego znormalizowanego) można obliczać „ręcznie”, jednak jest to dość żmudny i czasochłonny proces. Dodatkowo wymaga dostępu do dużej ilości danych. Zdecydowanie prościej i szybciej możemy to zrobić z użyciem odpowiedniego oprogramowania, takiego jak Baumit AKUSTIK. Aplikacja wykorzystując m.in. dane dotyczące stropu i warstw podłogi pozwala określić wartość wskaźnika L’n,w dla podanego układu podłogi. Na podstawie określonych parametrów program ten pozwala wyznaczyć prognozowaną „skuteczność” danego rozwiązania dla określonego typu budynku i rodzaju pomieszczenia (wybieranego z listy zawartej w programie), przy uwzględnieniu przenoszenia bocznego przez ściany.

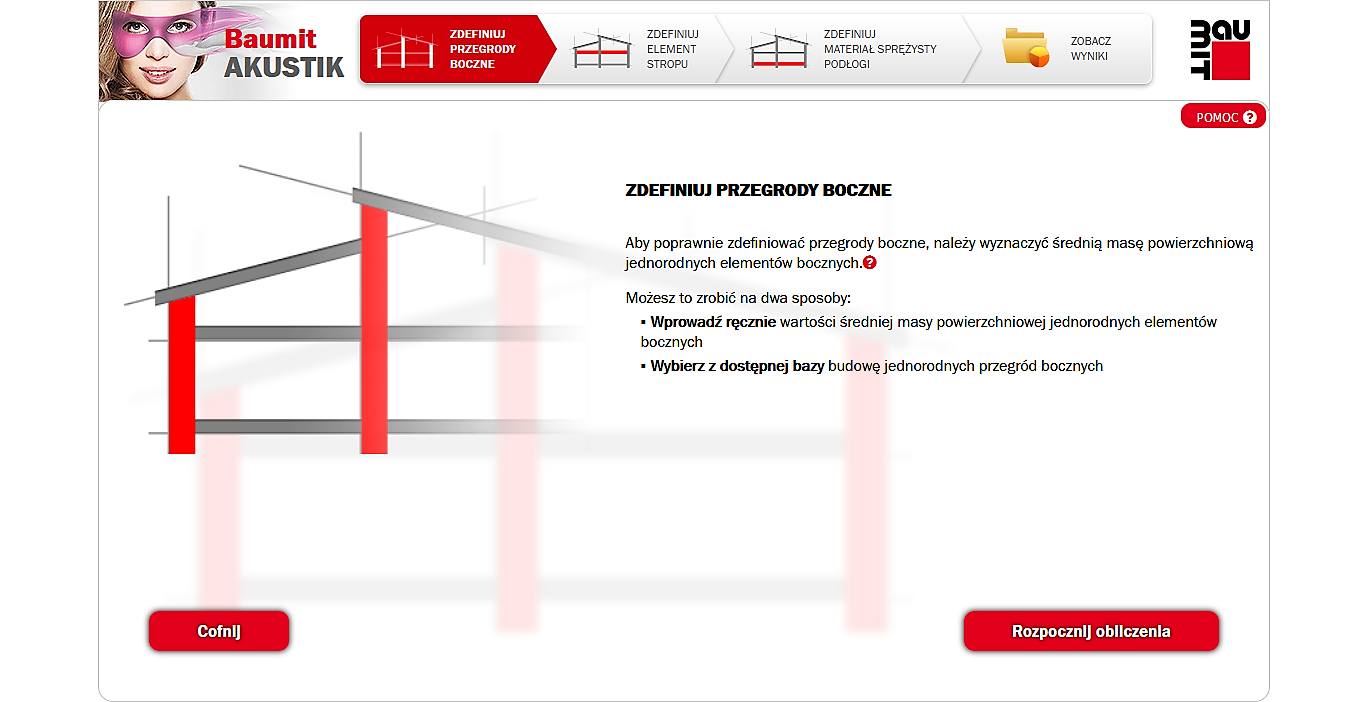

Prosty i przejrzysty interfejs prowadzi użytkownika przez kolejne etapy obliczeń, ułatwiając korzystanie z oprogramowania. Funkcjonalność oprogramowania umożliwia porównanie uzyskanych dla danego rozwiązania wartości z wymaganiami normy. Dzięki temu ułatwia wybór właściwego systemu zależnie od projektowanego rodzaju pomieszczenia oraz typu budynku mieszkalnego lub użyteczności publicznej. Co więcej, program Baumit AKUSTIK dostępny jest w wersjach na komputery PC oraz na urządzenia mobilne. Architekci niewątpliwie docenią dodatkowo dostępną po zalogowaniu możliwość zapisania do pliku oraz wydruku otrzymanych obliczeń, a co za tym idzie powrotu do nich w dowolnym momencie i wykorzystania ich jako pomocy w pracy projektowej.
Omawiając zagadnienia dotyczące akustyki warto pamiętać, że nawet najlepszy projekt może zepsuć złe wykonanie robót. Dodatkowo prace podłogowe – w tym związane z izolacją akustyczną należą do tzw. robót ulegających zakryciu, a więc takich, które przestają być widoczne po wykonaniu kolejnych, wynikających z danej technologii prac. Ewentualne błędy popełnione na tym etapie mogą objawić się w bliżej nieokreślonej przyszłości w postaci uszkodzeń warstwy wierzchniej – posadzki lub nie spełniania przez podłogę stawianych wymagań w zakresie ochrony przed hałasem. Szczególnie ważna jest dokładność i prawidłowe wykonanie poszczególnych elementów, aby zagwarantować właściwą izolację i uniknąć mostków akustycznych. Pamiętajmy, że wadliwej akustyki budynku, czy przegrody budowlanej nie da się poprawić bez kłopotliwych i kosztownych inwestycji, m.in. w wymianę podkładu podłogowego oraz posadzki. Dlatego tak ważne jest, by konstrukcję stropów i podłóg między poszczególnymi kondygnacjami dobrze zaprojektować, a także aby zastosowane wyroby gwarantowały osiągnięcie zakładanych w projekcie parametrów.
Odpowiednie rozwiązania systemowe zapewniają spełnienie projektowanych parametrów oraz dają gwarancję długotrwałego i bezproblemowego użytkowania!
